軋制鋼材的矯直

為了滿足國家標(biāo)準(zhǔn)鋼材的彎曲度的交貨條件，異形鋼材如工字鋼，槽鋼，角鋼，T型鋼等，以及熱處理后的方，圓鋼材均需要矯直。

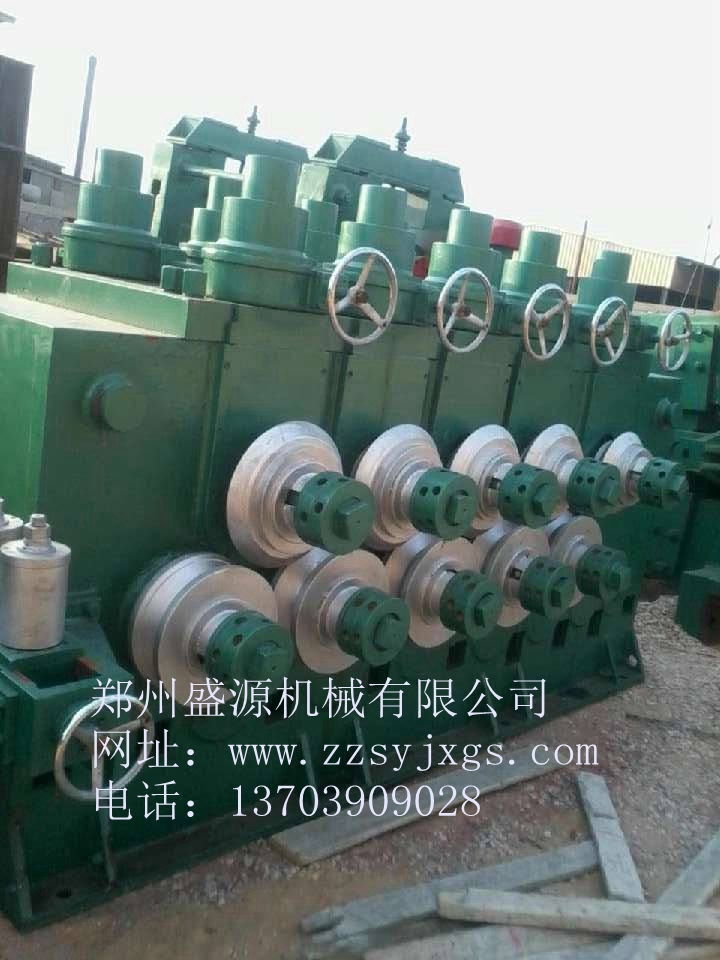

一，矯直的速度，一般小型鋼材的矯直以輥式矯直機(jī)為主，一般的矯直速度控制在0.5-2米/秒之間，一般多采用1.2米/秒，彎曲小的和規(guī)格小的產(chǎn)品速度可以更高一些。當(dāng)矯直合金鋼時(shí)速度應(yīng)控制在1米/秒左右，一般現(xiàn)在的矯直機(jī)采用變頻調(diào)速裝置，速度可以根據(jù)材料的需要進(jìn)行調(diào)整。

二，矯直溫度，熱軋制材料當(dāng)矯直機(jī)布置在作業(yè)線上時(shí)，因冷卻時(shí)間不夠充分，除個(gè)別型鋼能冷卻在150度以下外，一般溫度都在250度左右，所以對矯直機(jī)以及操作帶來許多不便，對控制系統(tǒng)要求相對較高，所以一般把矯直機(jī)單獨(dú)設(shè)置而不布置在生產(chǎn)線上，一般熱軋材下冷床后隔一天再矯直，溫度低于100度以下。

三，矯直要求，多數(shù)鋼材只矯直一次，但是某些很軟或很硬的鋼材以及彎曲度要求較高的產(chǎn)品和退火后彎曲比較嚴(yán)重的鋼材均需要矯直兩次或兩次以上。
